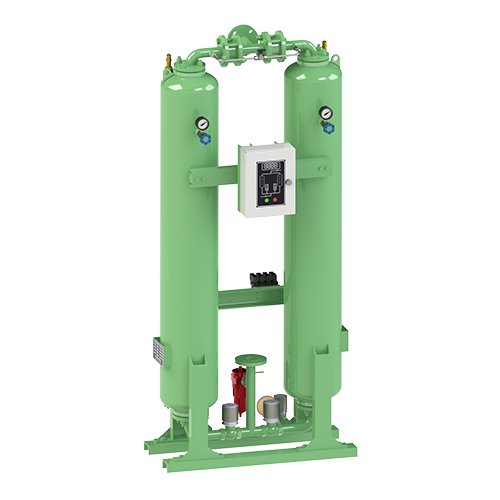

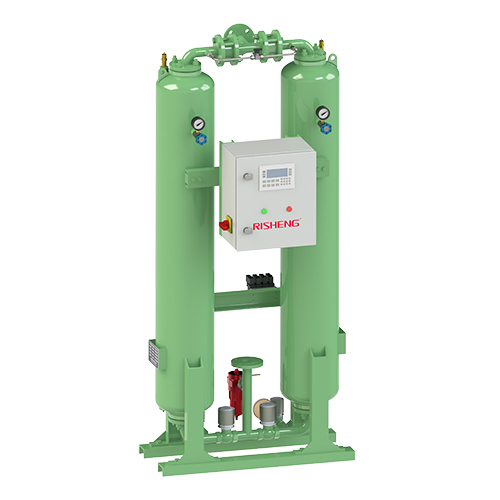

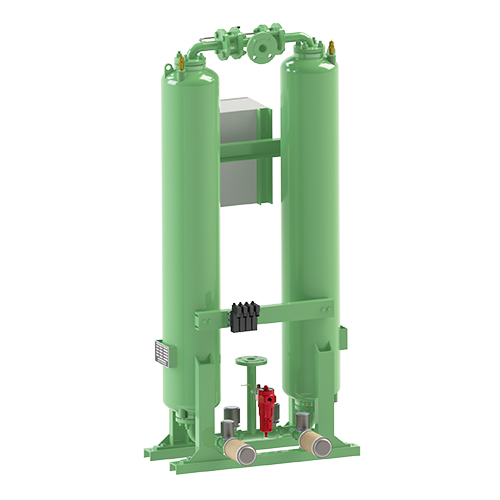

ヒートレス再生圧縮空気ドライヤー


容量範囲:2〜200風量

圧力範囲:0.4〜1.0 MPaの(4〜10バール)

マックス。入口空気温度:50℃

マックス。周囲温度:45℃

電源:220V/1Ph/50Hz

PDP:-20℃、-40℃、-70℃

*定格労働条件:

作動圧力0.7MPaの、

入口温度38℃、

mbient温度38℃、

PDP-20℃、

再生空気消費量<14%。


信頼性設計
吸着塔の底部に用いられる支持するセラミックボールこのように、一様な空気流分布を作り、乾燥剤を浸漬から保護することができ、また、特殊設計のステンレス鋼分流器とともに、長寿命を得る、圧力損失を大幅に低減することができる。
特殊設計された高性能の乾燥剤は、最高の露点を得ることができます。
高性能空気弁、それが実行して、信頼性と圧力損失のための標準的な構成の完全な範囲は、膜弁、電磁弁よりも著しく優れている。
信頼性を大幅に向上させ、電気ヒーターの複数の保護を設定する。高効率油、防塵フィルタ付き標準ガス制御弁制御。

さまざまな制御オプション
標準的な構成は、信頼性のPLCコントローラーを使用している。
オプションのシーメンスやABBブランドPLCまたはタッチスクリーン等
我々は、イーサネットにRS485 I / O 、プロフィバスまたはModbusのを接続する、通信するための様々な顧客の要求を満たすことができる。

省エネの
LDCS負荷依存制御システムは、パフォーマンスが最高と固定サイクルタイム制御方式と比較して正確にパージ空気損失を、制御するために、その間にある場合を確保、 LDCSは、少なくとも8%の総合エネルギー消費量を節約することができます。
DPOS -露点操作システムは吸着時間underunstable負荷を遅らせることができ、 DPOSは、少なくとも75%の総合的なエネルギー消費量を節約することができます。
( LDCS :負荷依存制御システム)
( DPOS :露点オペレーションシステム)

技術仕様

モデル 容量 インストール
された電力 (kW)

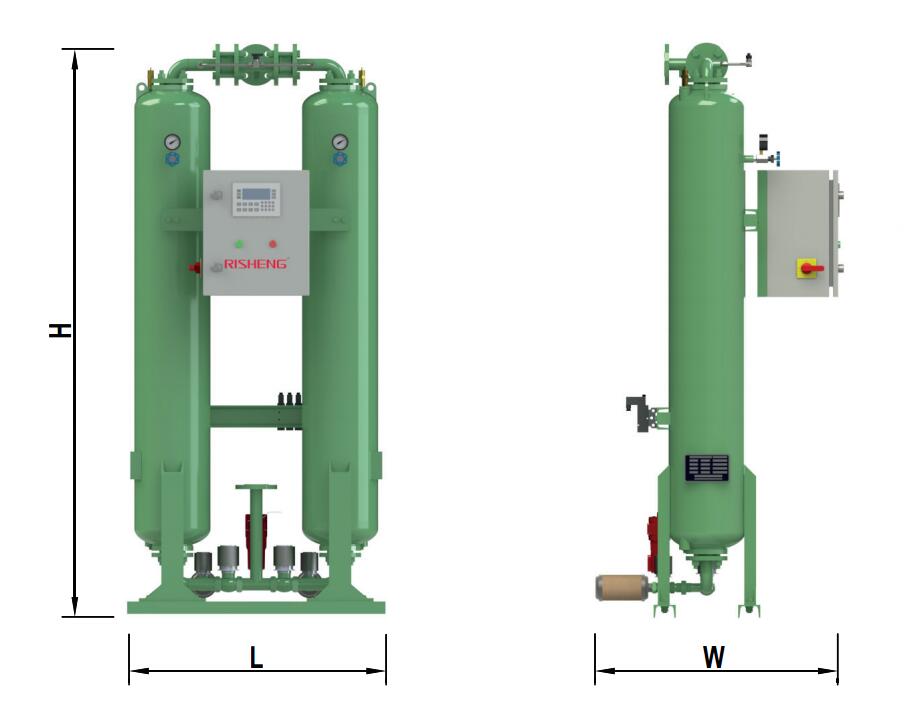

寸法 mm 重さ
(kg)
コネクション空気 推奨プレ
フィルタモデル
インストー
ルされた電力
m³/min CFM L W H
RSXW-20 2 71 0.2 779 549 1788 198 DN25 RSG-AA-0058G/V2 RSG-AR-0058G/V2
RSXW-30 3 106 0.2 839 549 1703 325 DN25 RSG-AA-0058G/V2 RSG-AR-0058G/V2
RSXW-60 6 212 0.2 1060 618 2020 510 DN40 RSG-AA-0145G/V2 RSG-AR-0145G/V2
RSXW-80 8 282 0.2 1060 618 2020 520 DN40 RSG-AA-0145G/V2 RSG-AR-0145G/V2
RSXW-100 10 353 0.2 1200 738 1824 585 DN50 RSG-AA-0220G/V2 RSG-AR-0220G/V2
RSXW-120 12 424 0.2 1200 738 1824 600 DN50 RSG-AA-0220G/V2 RSG-AR-0220G/V2
RSXW-150 15 530 0.2 1200 733 2028 680 DN50 RSG-AA-0330G/V2 RSG-AR-0330G/V2
RSXW-200 20 706 0.2 1500 914 1973 870 DN65 RSG-AA-0330G/V2 RSG-AR-0330G/V2
RSXW-250 25 883 0.2 1530 962 2056 975 DN65 RSG-AA-0430G/V2 RSG-AR-0430G/V2
RSXW-300 30 1059 0.2 1630 1199 2019 1150 DN80 RSG-AA-0620G/V2 RSG-AR-0620G/V2
RSXW-350 35 1236 0.2 1790 1207 2049 1275 DN80 RSG-AA-0620G/V2 RSG-AR-0620G/V2
RSXW-400 40 1412 0.2 1830 1232 2059 1350 DN80 RSG-AA-0620G/V2 RSG-AR-0620G/V2
RSXW-500 50 1766 0.2 2012 1293 2238 1600 DN100 RSG-AA-0830F/V2 RSG-AR-0830F/V2
RSXW-600 60 2119 0.2 2150 1321 2518 2100 DN100 RSG-AA-1000F/V2 RSG-AR-1000F/V2


定格条件 作業範囲 利用可能なオプション
作業圧力: 0.7MPag / 100psig マックス 使用圧力: 1.0MPag / 145psig 1.0MPag / 145psig以上のより高い圧力
入口温度: 38 ℃ / 100 ℉ マックス 入口温度: 50 ℃ / 122 ℉ PDP -20℃ / -4 ℉ and -70℃ / -100 ℉
周囲温度:38℃ / 100 ℉ マックス 周囲温度 : 40℃ / 104 ℉ より高い容量
PDP:-40 ℃ / -40 ℉ ステンレス製の船舶または配管
GB、ASME、PEDなど。 船舶

補正係数

実際の容量(m³/ min)=公称容量×KA×KB

使用圧力 (KA) Mpag 0.5 0.6 0.7 0.8 0.9 1.0
psig 73 87 100 116 131 145
CFP 0.87 0.94 1.00 1.06 1.12 1.17


入口温度 (KB) 35 38 40 42 45 50
95 100 104 108 113 122
CFT 1.18 1.00 0.90 0.81 0.69 0.58
